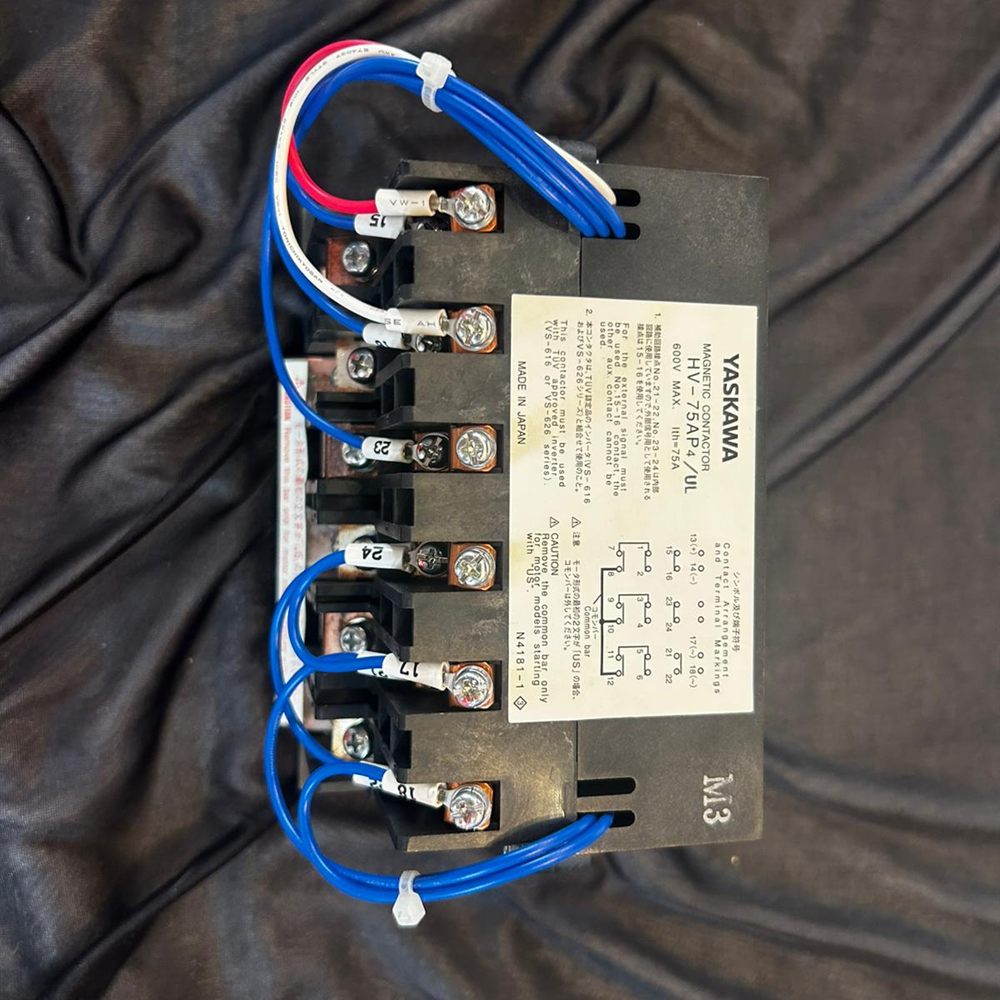

Yaskawa HV-75AP4 je specializovaný magnetický stykač (winding selector) určený pro přepínání mezi dvěma sadami vinutí motoru vřetene CNC stroje. Vřetenové motory s vysokým nárokem na rozsah otáček se konstruují jako tzv. dual-winding — mají v statoru dvě separátní vinutí, kde jedno je optimalizované pro nízké otáčky s vysokým momentem (zapojení hvězda) a druhé pro vysoké otáčky s vysokým výkonem (zapojení trojúhelník).
HV-75AP4 fyzicky přepíná mezi těmito vinutími za chodu motoru, čímž rozšiřuje konstantní výkonový rozsah vřetene až v poměru 12:1 — to odstraňuje potřebu mechanické převodovky a šetří konstrukční složitost stroje. Přepínání řídí spindle drive 24 VDC signálem, samotný akt sepnutí trvá několik desítek milisekund a je doprovázen charakteristickým mechanickým „pop" zvukem kontaktoru.
V praxi se jedná o často přehlížený díl při diagnostice problémů s vřetenem — porucha stykače se projevuje omezením rozsahu otáček nebo úplnou nefunkčností vřetene, často bez explicitního alarmu pohonu. Test: po zapnutí stroje a stavu ready musí být slyšet hlasité „pop" sepnutí kontaktoru. Bez tohoto zvuku je pravděpodobně problém v HV-75AP4 nebo v řídicím signálu spindle drive.
Stykač HV-75AP4 se vyskytuje u CNC frézovacích center a soustruhů s dual-winding vřetenovým motorem, často v kombinaci se spindle drive Yaskawa nebo kompatibilními vector drive systémy. Najdete ho u strojů s motorem vřetene Yaskawa.
Stykač musí odpovídat výkonu a počtu vinutí motoru vřetene. Před objednáním proto ověřujeme typ stroje, rok výroby a parametry pohonu vřetene. Co od vás budeme potřebovat →
Pošlete typ, rok výroby a foto štítku — ověříme variantu a pošleme nabídku zpravidla do 24 hodin.
